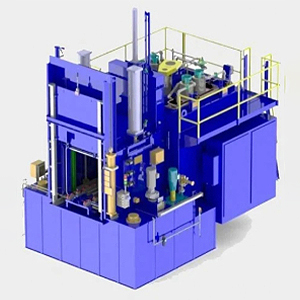

کوره عملیات حرارتی سیل کوئنچ یکی از مهمترین و پرکاربردترین تجهیزات در صنایع متالورژی، خودروسازی، قطعهسازی، ابزارسازی و صنایع وابسته به فولاد آلیاژی محسوب میشود. این کوره با ایجاد محیط کنترلشده و عاری از اکسیژن، امکان انجام فرآیندهای حساس عملیات حرارتی مانند سختکاری، کربوره کردن، نیتراسیون، کربونیتراسیون و آنیلینگ را با دقت بالا فراهم میکند.
ویژگی اصلی کوره سیل کوئنچ، انجام فرآیند کوئنچ (سردکاری سریع) بلافاصله پس از حرارتدهی در یک سیستم بسته و ایمن است که باعث بهبود خواص مکانیکی قطعه، کاهش اعوجاج و افزایش یکنواختی ساختار متالورژیکی میشود. به همین دلیل، این کورهها نقش کلیدی در تولید قطعات با کیفیت بالا و استانداردهای صنعتی سختگیرانه دارند.
اجزای تشکیلدهنده کوره عملیات حرارتی سیل کوئنچ
کوره سیل کوئنچ از مجموعهای از بخشهای مهندسیشده تشکیل شده است که هرکدام نقش مستقلی در عملکرد دقیق و پایدار سیستم ایفا میکنند. در ادامه، مهمترین اجزای این کوره بهصورت جداگانه بررسی میشوند.
۱-محفظه کوره (Chamber)
محفظه کوره اصلیترین بخش سیستم است که عملیات حرارتدهی در آن انجام میشود. این محفظه معمولاً از فولادهای نسوز مقاوم در برابر دماهای بالا و تنشهای حرارتی ساخته شده و بهطور کامل آببندی (Sealed) میشود تا از ورود اکسیژن و آلودگیهای محیطی جلوگیری گردد.
طراحی مهندسی محفظه کوره بهگونهای است که توزیع یکنواخت دما در کل فضای داخلی تضمین شود و از ایجاد نقاط سرد یا داغ جلوگیری گردد.
۲-سیستم حرارتدهی (Heating System)
سیستم حرارتدهی شامل المنتهای الکتریکی یا مشعلهای گازی است که با توجه به ظرفیت کوره و نوع فرآیند انتخاب میشوند. المنتها معمولاً از آلیاژهای مقاوم به اکسیداسیون و شوک حرارتی ساخته میشوند.
کنترل دقیق نرخ افزایش دما و حفظ دمای یکنواخت از مهمترین وظایف این بخش است که تأثیر مستقیمی بر کیفیت نهایی عملیات حرارتی دارد.
۳-سیستم اتمسفر کنترلشده
یکی از مزیتهای کلیدی کوره سیل کوئنچ، استفاده از اتمسفرهای محافظ یا فعال مانند اندوترمیک، نیتروژن، هیدروژن یا گازهای ترکیبی است. این سیستم از اکسیداسیون سطح قطعه جلوگیری کرده و امکان انجام فرآیندهای شیمیایی سطحی را فراهم میکند.
کنترل دقیق ترکیب گاز، فشار و جریان، نقش مهمی در دستیابی به خواص متالورژیکی مطلوب دارد.
۴-سیستم کوئنچ (Quenching System)
سیستم کوئنچ شامل مخزن روغن، آب یا پلیمر و مکانیزم انتقال سریع قطعه از محفظه گرم به محیط سردکننده است. در کورههای سیل کوئنچ، این فرآیند بدون تماس با هوای آزاد انجام میشود.
طراحی مناسب سیستم کوئنچ باعث کاهش ترکخوردگی، اعوجاج و تنشهای پسماند در قطعه میشود.
۵-سیستم انتقال و بارگذاری (Handling System)
این بخش وظیفه جابهجایی قطعات بین محفظه حرارت و بخش کوئنچ را بر عهده دارد. سیستم انتقال معمولاً بهصورت مکانیزه یا هیدرولیکی طراحی میشود تا سرعت، ایمنی و تکرارپذیری فرآیند تضمین گردد.
۶-سیستم کنترل و اتوماسیون
سیستم کنترل شامل PLC، سنسورهای دما، فشار و آنالیز گاز است که امکان پایش و کنترل دقیق تمام مراحل عملیات حرارتی را فراهم میکند. این بخش نقش مهمی در افزایش بهرهوری، کاهش خطای انسانی و ثبت دادههای فرآیندی دارد.
نکات مهم در خرید کوره عملیات حرارتی سیل کوئنچ
خریداران این نوع کوره باید پیش از انتخاب نهایی، به نکات فنی و عملیاتی زیر توجه ویژه داشته باشند:
- ظرفیت و ابعاد کوره متناسب با حجم تولید
- نوع فرآیندهای عملیات حرارتی مورد نیاز
- دقت کنترل دما و یکنواختی حرارتی
- کیفیت سیستم اتمسفر و کوئنچ
- مصرف انرژی و راندمان حرارتی
- خدمات پس از فروش و تأمین قطعات یدکی
- قابلیت ارتقاء و اتوماسیون سیستم
انتخاب صحیح این عوامل تأثیر مستقیمی بر کیفیت محصول نهایی و هزینههای بلندمدت بهرهبرداری دارد.
مزایا و معایب کوره سیل کوئنچ
مزایا
- کنترل دقیق اتمسفر و جلوگیری از اکسیداسیون
- کیفیت بالای عملیات حرارتی و یکنواختی ساختار
- کاهش اعوجاج و ترک در قطعات
- مناسب برای تولید انبوه و صنعتی
- قابلیت اتوماسیون کامل فرآیند
معایب
- هزینه اولیه سرمایهگذاری نسبتاً بالا
- نیاز به نگهداری تخصصی و اپراتور آموزشدیده
- حساسیت بالا به تنظیمات نادرست اتمسفر یا کوئنچ
جمعبندی
کوره عملیات حرارتی سیل کوئنچ یکی از پیشرفتهترین تجهیزات در حوزه عملیات حرارتی فلزات است که با فراهم کردن شرایط کنترلشده، نقش حیاتی در تولید قطعات با خواص مکانیکی بالا ایفا میکند. انتخاب صحیح، طراحی مهندسی مناسب و بهرهبرداری اصولی از این کوره میتواند مزیت رقابتی قابلتوجهی برای واحدهای صنعتی ایجاد کند.
