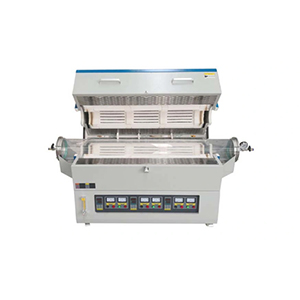

کوره تیوب فرنیس یا کوره لولهای یکی از تجهیزات پیشرفته حرارتی است که برای انجام عملیات دقیق گرمایش در محیطهای کنترلشده مورد استفاده قرار میگیرد. این نوع کوره به دلیل توانایی ایجاد دماهای بالا، یکنواختی حرارتی و کنترل دقیق اتمسفر، در صنایع مختلف از جمله متالورژی، مواد نوین، سرامیک، پتروشیمی، نیمههادیها، نانوفناوری و آزمایشگاههای تحقیقاتی نقش بسیار مهمی ایفا میکند.
توانایی انجام فرایندهایی مانند آنیلینگ، سینترینگ، پیرولیز، عملیات حرارتی تحت گازهای خنثی، اکسیداسیون کنترلشده و کربندهی، سبب شده این کورهها به گزینهای استاندارد در خطوط تولید و مراکز تحقیقاتی تبدیل شوند.
اجزای اصلی کوره تیوب فرنیس و عملکرد هرکدام
۱. محفظه حرارتی (Heating Chamber)
محفظه حرارتی اصلیترین بخش تیوب فرنس است که انرژی حرارتی را تولید و به لوله انتقال میدهد. این محفظه معمولاً از چند لایه عایق سرامیکی با مقاومت حرارتی بالا تشکیل شده تا از اتلاف گرما جلوگیری شود.
در مدلهای پیشرفته، طراحی محفظه به گونهای انجام میشود که گرما از سه طرف یا بهصورت ۳۶۰ درجه به لوله اعمال شود تا یکنواختی حرارتی به بالاترین حد ممکن برسد.
نقشهای کلیدی:
- ایجاد دما تا محدوده ۱۱۰۰°C تا ۱۸۰۰°C
- تضمین یکنواختی حرارتی
- کاهش مصرف انرژی از طریق عایقکاری چندلایه
۲. لوله کوارتز یا آلومینا (Tube)
قلب اصلی این کوره، لولهای است که نمونه یا مواد داخل آن قرار میگیرند. انتخاب جنس لوله بر اساس نوع فرایند، محدوده دمایی و نوع گاز مورد استفاده انجام میشود.
انواع تیوب:
- کوارتز (Quartz Tube): مناسب کار در دماهای زیر ۱۲۰۰ درجه سانتیگراد و محیطهای خنثی
- آلومینا (Alumina Tube): مقاوم تا حدود ۱۷۰۰درجه سانتیگراد با پایداری شیمیایی بالا
- سرامیک پیشرفته یا MoSi₂: برای کاربردهای دمای بسیار بالا
وظایف:
- انتقال یکنواخت حرارت به نمونه
- ایجاد محیط ایزوله برای اعمال گازهای فرایندی
- مقاومت شیمیایی در شرایط واکنشی
۳. المنتهای حرارتی (Heating Elements)
منبع اصلی تولید گرما، المنتها هستند. انتخاب نوع المنت بر اساس دما و کاربرد انجام میشود.
متداولترین المنتها:
- کانتال (FeCrAl): اقتصادی و مناسب تا ۱۳۰۰درجه سانتیگراد
- سیلیکون کارباید (SiC): مناسب دماهای متوسط تا ۱۵۵۰درجه سانتیگراد
- MoSi₂: مقاوم تا حدود ۱۸۰۰درجه سانتیگراد با ثبات بسیار بالا
ویژگیها:
- واکنشناپذیری در اتمسفرهای مختلف
- عمر بالا در سیکلهای حرارتی مکرر
- توانایی تولید گرما با شیب دمایی قابلبرنامهریزی
۴. کنترلر دمای PID
کنترل دقیق دما در تیوب فرنس اهمیت حیاتی دارد. کنترلر PID با الگوریتم تنظیم تناسبی–انتگرالی–مشتقی، دما را به صورت پایدار تنظیم میکند.
قابلیتها:
- برنامهریزی چند مرحلهای (Multi-Segment)
- نمایش گرافیکی روند دما
- کنترل شیب افزایش یا کاهش دما
- حفاظت از کوره در برابر دمای بیش از حد
۵. سیستم تزریق و کنترل گاز (Gas Flow System)
در بسیاری از فرایندها، ایجاد اتمسفر کنترلشده الزامی است. مجموعه کنترل گاز شامل:
- فلومتر یا روتامتری
- رگولاتور فشار
- اتصالات و اورینگهای مقاوم
- سیستم تخلیه و پمپ وکیوم (در برخی مدلها)
این بخش امکان تزریق گازهای نیتروژن، آرگون، هیدروژن، اکسیژن و مخلوطهای مهندسیشده را فراهم میکند.
۶. سیستم خنککاری و ایمنی
به منظور جلوگیری از تنش حرارتی، فن خنککننده یا کانالهای هوای هدایتشده در ساختار کوره وجود دارد. همچنین سنسورهای ایمنی برای قطع برق در شرایط غیرعادی تعبیه شدهاند.
نکات مهم برای خریداران کوره تیوب فرنیس
۱. محدوده دمای کاری
اولین معیار انتخاب، سقف دمای مورد نیاز است. هر نوع پروژه آزمایشگاهی یا صنعتی محدوده دمای مشخصی دارد که تعیینکننده نوع المنت و جنس لوله خواهد بود.
۲. یکنواختی حرارتی
برای فرایندهای حساس مانند سنتز نانوذرات، رشد تکبلورها و عملیات حرارتی قطعات دقیق، یکنواختی دما بسیار اهمیت دارد. طراحی سهمنطقهای (Three-Zone Tube Furnace) میتواند بهترین عملکرد را ارائه دهد.
۳. کنترلر PID پیشرفته
وجود کنترلر چندمرحلهای برای برنامهریزی پروفایل حرارتی بهویژه در آزمایشگاهها ضروری است. دقت کنترلر باید حداقل ±۱درجه سانتیگراد باشد.
۴. جنس لوله
انتخاب اشتباه تیوب میتواند باعث ترکخوردگی یا واکنش شیمیایی با مواد شود.
برای دمای بالا: آلومینا
برای شفافیت و مشاهده نمونه: کوارتز
۵. قابلیت کار با گازهای فرایندی
در صورت نیاز به اتمسفر خاص، خریدار باید به امکانات زیر توجه کند:
- آببندی کامل لوله
- فلومتر و رگولاتور با دقت مناسب
- مقاومت اورینگها در برابر دما
۶. کیفیت عایقکاری
عایقهای چندلایه باعث کاهش مصرف انرژی و جلوگیری از انتقال حرارت به محیط میشوند.
۷. خدمات پس از فروش و قطعات یدکی
در مدلهایی که المنتها و لولهها عمر مصرفی دارند، امکان تأمین سریع قطعات اهمیت زیادی دارد.
مزایا و معایب کوره تیوب فرنیس
مزایا
- یکنواختی حرارتی بالا و مناسب برای فرایندهای دقیق
- امکان استفاده از محیطهای گازی کنترلشده
- طراحی فشرده و مناسب برای آزمایشگاهها
- قابلیت برنامهریزی پروفایل دمایی
- مصرف انرژی کمتر نسبت به کورههای حجمی
معایب
- محدودیت در اندازه نمونه به دلیل قطر لوله
- لزوم استفاده از لولههای حساس و گرانقیمت
- نیاز به اپراتور ماهر برای تنظیم صحیح گاز و دما
- امکان آسیب لوله در تغییرات ناگهانی دما
جمعبندی
کوره تیوب فرنیس یک تجهیزات حرارتی با دقت بالا و مناسب برای انجام فرایندهای تحقیقاتی و صنعتی است. آشنایی با ساختار این کوره، اصول عملکرد و معیارهای انتخاب آن کمک میکند تا کاربران بتوانند بهترین گزینه را متناسب با نیاز خود برگزینند. با توجه به رشد صنایع مواد پیشرفته و نیاز به کنترلهای دقیق حرارتی، استفاده از این نوع کورهها روزبهروز در حال توسعه است.
