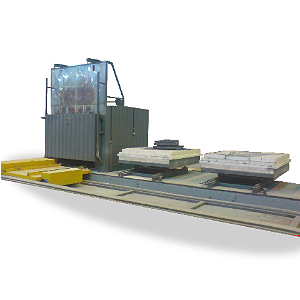

کوره‌های واگنی عملیات حرارتی (Wagon Type Heat Treatment Furnaces) یکی از پرکاربردترین انواع کوره‌های صنعتی در فرآیندهای حرارتی قطعات سنگین، حجیم و با ابعاد بزرگ هستند. طراحی این کوره‌ها به گونه‌ای است که امکان شارژ و دشارژ آسان قطعات با وزن زیاد را فراهم می‌سازد و درعین‌حال کنترل دقیق دما و یکنواختی حرارتی را تضمین می‌کند.
ساختار و نحوه عملکرد
کوره های واگنی از دو بخش اصلی تشکیل شده است:
۱. بدنه ثابت کوره که شامل دیواره‌ها، سقف و سیستم عایق‌کاری حرارتی است.
۲. واگن متحرک (یا سکوی شارژ) که کف کوره محسوب می‌شود و قطعات روی آن قرار می‌گیرند.
واگن معمولاً روی ریل حرکت می‌کند و با استفاده از موتورهای الکتریکی یا سیستم‌های هیدرولیکی به داخل و خارج کوره هدایت می‌شود. پس از قرار گرفتن واگن در موقعیت نهایی، درب کوره به صورت اتوماتیک بسته شده و فرآیند عملیات حرارتی آغاز می‌گردد.
سیستم‌های گرمایش
کوره‌های واگنی بسته به نوع فرآیند و نیاز حرارتی، می‌توانند از یکی از منابع انرژی زیر استفاده کنند:
- سوخت گازی گاز طبیعی یا (LPG) با مشعل‌های مدرن هوشمند
- سوخت مایع (گازوئیل یا مازوت برای مناطق فاقد گازرسانی)
- المنت‌های الکتریکی برای فرآیندهایی که نیازمند دقت و کنترل بالای دما هستند.(معمولا در کوره های کوچک‌تر)
- سیستم‌های کنترلی پیشرفته (مانند PID Controller یاPLC) در این کوره‌ها به‌کار می‌روند تا توزیع حرارت به‌صورت یکنواخت و با خطای کمتر از ±۵ درجه سانتیگراد حفظ شود.
ویژگی‌های فنی و طراحی کوره های عملیات حرارتی واگنی
- ظرفیت حرارتی : از چند صد کیلوگرم تا چند ده تُن بار.
- محدوده دمای کاری : معمولاً بین ۲۰۰ تا ۱۲۰۰ درجه سانتی گراد بسته به نوع فرآیند.
- سیستم عایق‌کاری : استفاده از آجر عایق آلومینایی یا الیاف سرامیکی برای کاهش اتلاف حرارتی.
- درب کوره : معمولاً به‌صورت عمودی (گیوتینی) ، لولایی یا متحرک با واگن باز و بسته می‌شود.
- جریان حرارت : می‌تواند از نوع گردش اجباری (Forced Circulation) برای یکنواختی بیشتر دما باشد.
مزایای استفاده از کوره واگنی
- امکان عملیات حرارتی قطعات بزرگ مانند شاسی، غلتک، قالب، محور و بدنه ماشین‌آلات سنگین
- سهولت در بارگذاری و تخلیه به کمک واگن متحرک
- صرفه‌جویی در مصرف انرژی با طراحی عایق‌بندی مناسب
- قابلیت اجرای سیکل‌های حرارتی مختلف (نرماله، تمپر، آنیل، تنش‌زدایی و …) در یک کوره واحد
- کنترل دقیق دما، زمان و اتمسفر حرارتی.
صنایع مصرف‌کننده و کاربردهای کوره‌های عملیات حرارتی واگنی
کوره‌های واگنی به‌دلیل ظرفیت بالا، یکنواختی دما و سهولت بارگذاری، در طیف گسترده‌ای از صنایع سنگین و نیمه‌سنگین مورد استفاده قرار می‌گیرند. این نوع کوره‌ها به‌ویژه برای قطعات حجیم و فولادی که نیازمند کنترل دقیق ساختار متالورژیکی هستند، گزینه‌ای ایده‌آل محسوب می‌شوند.
۱. صنایع فولاد و ریخته‌گری سنگین
در کارخانه‌های فولادسازی، کوره‌های واگنی برای انجام عملیات‌های حرارتی نظیر عملیات نرماله کردن (Normalizing)، تنش‌زدایی (Stress Relieving) و عملیات حرارتی آنیل (Annealing) بر روی قطعات بزرگ فولادی استفاده می‌شوند. قطعاتی مانند:
- غلتک‌های نورد
- بیلت‌ها و اسلب‌های بزرگ
- بلوک‌ها و قالب‌های فولادی
- بدنه و اجزای ماشین‌آلات سنگین
معمولاً در این نوع کوره‌ها تحت عملیات حرارتی قرار می‌گیرند.
۲. صنایع خودروسازی و حمل‌ونقل سنگین
در خطوط تولید خودروهای سنگین، واگن‌های ریلی، لوکوموتیوها و ماشین‌آلات راه‌سازی، قطعاتی مانند محور، شاسی، دیفرانسیل، بازوهای اتصال و بدنه‌های فولادی نیاز به عملیات حرارتی برای افزایش استحکام و یکنواختی ساختاری دارند.
کوره‌های واگنی با توجه به ابعاد بزرگ این قطعات و نیاز به یکنواختی حرارت، کاربرد گسترده‌ای در این صنایع دارند.
۳. صنایع نفت، گاز و پتروشیمی
در ساخت تجهیزات تحت فشار مانند مخازن ذخیره، مبدل‌های حرارتی، شیرآلات صنعتی و فلنج‌ها، فرآیندهای تنش‌زدایی و همگن‌سازی ساختار پس از جوشکاری اهمیت زیادی دارد.
کوره‌های واگنی با قابلیت کنترل دقیق دما در حجم زیاد، امکان انجام عملیات Post Weld Heat Treatment (PWHT) را برای این قطعات فراهم می‌سازند.
۴. صنایع نظامی و هوافضا
در بخش‌های دفاعی و هوافضا، عملیات حرارتی قطعات آلیاژی با دقت بالا و ساختار یکنواخت، نقش حیاتی در کیفیت نهایی محصول دارد.
کوره‌های واگنی به‌ویژه برای قطعات بدنه زرهی، اجزای شاسی پرنده‌ها، و قالب‌های بزرگ فورج و دایکست مورد استفاده قرار می‌گیرند.
۵. صنایع قالب‌سازی و ماشین‌سازی
در کارخانجات تولید قالب‌های تزریق پلاستیک، قالب‌های ریخته‌گری و قالب‌های فورج، کوره‌های واگنی برای فرآیندهای پیش‌گرمایش (Preheating)، آنیلینگ و تمپرینگ قالب‌ها استفاده می‌شوند.
توانایی این کوره‌ها در حفظ یکنواختی حرارت در حجم‌های بزرگ، موجب کاهش تنش‌های پسماند و افزایش عمر مفید قالب می‌گردد.
۶. صنایع ریلی و سازه‌های فلزی
در ساخت ریل‌ها، چرخ‌های قطار، اجزای شاسی و تیرهای سازه‌ای بزرگ، نیاز به عملیات حرارتی دقیق و یکنواخت وجود دارد.
کوره‌های واگنی به دلیل قابلیت حمل آسان قطعات با واگن ریلی، به‌عنوان یکی از اصلی‌ترین تجهیزات خطوط حرارتی این صنایع شناخته می‌شوند.
نکات مهم در سفارش و ساخت کوره‌های عملیات حرارتی واگنی
طراحی و ساخت کوره واگنی باید بر اساس نوع فرآیند، مشخصات قطعه، ظرفیت حرارتی مورد نیاز و الزامات کنترل کیفیت انجام گیرد. در زمان سفارش این نوع کوره، بررسی دقیق چند عامل کلیدی می‌تواند عملکرد، طول عمر و بازده انرژی دستگاه را به‌طور چشمگیری بهبود دهد.
۱. تعیین نوع فرآیند حرارتی
اولین گام در انتخاب و طراحی کوره واگنی، تعریف نوع عملیات حرارتی است. بسته به هدف فرآیند، مشخصات فنی کوره متفاوت خواهد بود:
| ویژگی طراحی | محدوده دما (°C) | نوع عملیات |
| نیاز به یکنواختی بالا و کنترل دقیق زمان خنک‌سازی | ۸۵۰-۹۵۰ | نرماله کردن (Normalizing) |
| کنترل آرام نرخ افزایش و کاهش دما | ۶۵۰-۹۰۰ | آنیل (Annealing) |
| دقت بالا در کنترل دما و یکنواختی حرارتی | ۲۰۰-۶۵۰ | تمپرینگ (Tempering) |
| پایداری دمایی در سیکل‌های طولانی | ۵۰۰-۷۰۰ | تنش‌زدایی (Stress Relieving) |
| کنترل اتوماتیک بر اساس استانداردهای ASME یا API | ۵۵۰-۷۵۰ | پسابرخورد حرارتی جوش (PWHT) |
۲. ظرفیت و ابعاد کاری کوره های واگنی
ابعاد داخلی کوره باید بر اساس بزرگ‌ترین قطعه قابل پردازش طراحی شود.
در طراحی مهندسی، توصیه می‌شود:
فضای آزاد حداقل ۱۵٪ اطراف قطعه برای گردش هوای داغ یا گاز حرارتی در نظر گرفته شود.
بارگذاری بیش از ظرفیت طراحی باعث افت راندمان و توزیع غیریکنواخت حرارت خواهد شد.
واگن باید توان تحمل وزن کل بار به همراه تجهیزات جانبی (تا چند ده تُن) را داشته باشد و از سیستم حرکتی با گیربکس صنعتی یا هیدرولیک تقویت‌شده بهره ببرد.
۳. انتخاب منبع حرارتی
انتخاب نوع سیستم گرمایش (گازسوز، گازوئیل‌سوز یا الکتریکی) باید با توجه به دسترسی سوخت، دقت دمایی مورد نیاز، و هزینه انرژی انجام شود:
- کوره‌های گازی : مناسب برای دمای بالا و ظرفیت‌های سنگین، با راندمان بالا و هزینه بهره‌برداری کم.
- کوره‌های الکتریکی : برای فرآیندهای دقیق یا آلیاژهای حساس؛ بدون آلودگی محیطی و با کنترل عالی دما.
- کوره‌های دوگانه‌سوز : انعطاف‌پذیری بالا در مناطق با نوسان سوخت یا تغییر نوع تولید.
۴. عایق‌کاری و مصالح نسوز
عایق‌بندی صحیح نقش حیاتی در کاهش تلفات انرژی دارد.
- استفاده از الیاف سرامیکی در دماهای زیر ۱۲۰۰ درجه سانتیگراد باعث کاهش اتلاف حرارتی تا ۳۰٪ می‌شود.
- در دماهای بالاتر یا کوره‌های سنگین، ترکیب آجر نسوز آلومینایی ، آجرهای عایق سبک و جرم ریختنی پیشنهاد می‌شود.
طراحی چندلایه عایق، مانع انتقال حرارت به بدنه و پایه‌های کوره خواهد شد.
۵. سیستم کنترل و اتوماسیون
سیستم کنترل باید متناسب با دقت فرآیند انتخاب شود. گزینه‌های متداول عبارتند از:
- کنترلرهای PID دیجیتال چندمنطقه‌ای برای کنترل دمای یکنواخت در نقاط مختلف کوره
- استفاده از PLC و HMI صنعتی جهت ذخیره برنامه‌های حرارتی و ثبت داده‌ها (Data Logging)
- نصب ترموکوپل‌های نوع K یا S در نقاط مختلف برای مانیتورینگ دقیق.این قابلیت‌ها امکان اجرای سیکل‌های حرارتی تکرارپذیر و قابل مستندسازی را فراهم می‌کنند.
۶. ایمنی، تهویه و استانداردها
در طراحی کوره واگنی، رعایت استانداردهای ایمنی و کیفیت ضروری است:
- سیستم‌های قطع اضطراری (Emergency Stop) برای برق، سوخت و درب‌ها
- تهویه مناسب جهت جلوگیری از تجمع گازهای احتراق
- استفاده از سنسورهای نشت گاز و کنترلر فشار در کوره‌های گازسوز
- رعایت استانداردهای بین‌المللی مانند EN 746-2 و NFPA 86
۷. خدمات پس از ساخت و راه‌اندازی
سازنده معتبر کوره باید موارد زیر را در قرارداد ساخت لحاظ نماید:
- آموزش اپراتور و تنظیم سیکل‌های حرارتی اولیه
- ارائه نقشه‌های برق، مکانیک و کنترل
- گارانتی تجهیزات حرارتی و نسوز
- خدمات کالیبراسیون دوره‌ای سیستم دما و کنترل
جمع‌بندی
کوره‌های واگنی عملیات حرارتی، از نظر مهندسی جزو تجهیزات حیاتی در صنایع فلزی و ساخت قطعات سنگین محسوب می‌شوند. طراحی دقیق، انتخاب صحیح منبع انرژی و کنترلر، و عایق‌کاری استاندارد، تأثیر مستقیم بر بازده انرژی، کیفیت محصول و طول عمر تجهیزات دارد.
در سفارش این نوع کوره، همکاری با تولیدکنندگان دارای تجربه مهندسی و توان طراحی سفارشی، تضمین‌کننده عملکرد پایدار و اقتصادی سیستم خواهد بود.
گروه صنعتی مهار ، با تجربه ۳۵ ساله مدیران خویش آماده ارائه خدمت به متقاضیان محترم می باشد.
