اندازهگیری دقیق دما نقش بسیار مهمی در کنترل کیفیت، ایمنی و بهینهسازی فرآیندهای صنعتی دارد. در میان ابزارهای مختلف اندازهگیری دما، ترموکوپلها به دلیل سادگی، سرعت پاسخدهی و مقاومت بالا، جایگاه ویژهای در صنعت پیدا کردهاند. ترموکوپل نوع K بهعنوان رایجترین و پرمصرفترین نوع ترموکوپل، در صنایع مختلف از کارگاههای کوچک تا کارخانههای بزرگ مورد استفاده قرار میگیرد. در این مقاله بهصورت جامع و کاربردی به بررسی ترموکوپل نوع K، نحوه عملکرد، ویژگیها، مزایا، محدودیتها و کاربردهای آن میپردازیم.

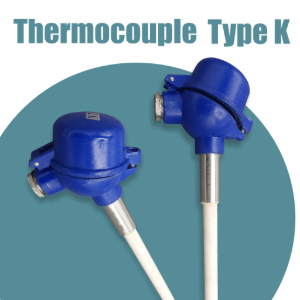

ترموکوپل نوع K چیست؟
ترموکوپل نوع K (Type K Thermocouple) یکی از انواع ترموکوپلهای پایه فلزی است که از ترکیب دو آلیاژ مختلف ساخته میشود:
- سیم مثبت: نیکل–کروم (Chromel)
- سیم منفی: نیکل–آلومینیوم (Alumel)
این ترکیب فلزی باعث شده ترموکوپل نوع K تعادل مناسبی بین قیمت، دقت و محدوده دمایی داشته باشد و به همین دلیل بهطور گسترده در کاربردهای صنعتی استفاده شود.
نحوه عملکرد ترموکوپل نوع K
عملکرد ترموکوپل نوع K بر پایه اثر سیبک (Seebeck Effect) است. زمانی که دو فلز غیرهمجنس در یک نقطه به هم متصل شوند و بین محل اتصال و انتهای آزاد آنها اختلاف دما وجود داشته باشد، ولتاژ الکتریکی کوچکی تولید میشود.
این ولتاژ متناسب با اختلاف دما است و توسط تجهیزات اندازهگیری مانند ترانسمیتر یا کنترلر دما، به مقدار واقعی دما تبدیل میشود. ترموکوپل نوع K به دلیل ساختار فلزی خاص خود، پاسخدهی سریعی به تغییرات دما دارد.
محدوده دمایی ترموکوپل نوع K
یکی از مهمترین دلایل محبوبیت ترموکوپل نوع K، گستره دمایی وسیع آن است. این ترموکوپل معمولاً در بازه زیر کار میکند:
- محدوده دمایی استاندارد: ۲۰۰- تا ۱۲۶۰+ درجه سانتیگراد
- در شرایط خاص: تا حدود ۱۳۷۰ درجه سانتیگراد
این بازه دمایی، ترموکوپل نوع K را برای اکثر فرآیندهای صنعتی مناسب میسازد.
دقت و حساسیت ترموکوپل نوع K
ترموکوپل نوع K دارای حساسیتی در حدود ۴۱ میکروولت بر درجه سانتیگراد است که نسبت به بسیاری از ترموکوپلها مقدار مناسبی محسوب میشود. دقت این ترموکوپل معمولاً در محدوده ±۱.۵ تا ±۲.۵ درجه سانتیگراد قرار دارد.
البته دقت نهایی به عواملی مانند کیفیت ساخت، نوع غلاف محافظ، شرایط نصب و کالیبراسیون وابسته است.
مزایای ترموکوپل نوع K
ترموکوپل نوع K به دلیل ویژگیهای متعادل، انتخاب اول بسیاری از مهندسان است. مهمترین مزایای آن عبارتاند از:
- قیمت مقرونبهصرفه
در مقایسه با ترموکوپلهای پلاتینی مانند نوع S و R، هزینه بسیار کمتری دارد.
- محدوده دمایی مناسب
قابلیت استفاده در دماهای پایین و بالا را بهطور همزمان فراهم میکند.
- مقاومت در برابر اکسیداسیون
در محیطهای اکسیدکننده عملکرد قابل قبولی دارد.
- دسترسی و سازگاری بالا
با اکثر تجهیزات اندازهگیری و کنترل دما سازگار است.
- پاسخدهی سریع
برای فرآیندهایی که تغییرات دما ناگهانی است، گزینه مناسبی محسوب میشود.
معایب و محدودیتهای ترموکوپل نوع K
با وجود مزایای فراوان، ترموکوپل نوع K محدودیتهایی نیز دارد که باید در انتخاب آن مدنظر قرار گیرد:
- کاهش دقت در دماهای بسیار پایین
- حساسیت به محیطهای گوگردی یا احیایی
- امکان رانش خروجی در استفاده طولانیمدت در دماهای بالا
- نیاز به کالیبراسیون دورهای برای حفظ دقت
به همین دلیل، برای کاربردهای بسیار حساس ممکن است ترموکوپلهای دقیقتر ترجیح داده شوند.
کاربردهای ترموکوپل نوع K
به دلیل انعطافپذیری بالا، ترموکوپل نوع K در صنایع مختلف کاربرد دارد، از جمله:
- صنایع نفت، گاز و پتروشیمی
- کورههای صنعتی و عملیات حرارتی
- صنایع غذایی و دارویی
- سیستمهای HVAC و تهویه مطبوع
- صنایع خودروسازی
- تجهیزات آزمایشگاهی و تحقیقاتی
این گستردگی کاربرد، نشاندهنده قابلیت بالای این نوع ترموکوپل است.
تفاوت ترموکوپل نوع K با سایر ترموکوپلها
در مقایسه با ترموکوپل نوع J، ترموکوپل نوع K محدوده دمایی بالاتر و مقاومت بیشتری در برابر اکسیداسیون دارد. در مقابل، نسبت به ترموکوپلهای پلاتینی مانند نوع S، دقت کمتری دارد اما از نظر اقتصادی بسیار مقرونبهصرفهتر است. بنابراین انتخاب ترموکوپل نوع K معمولاً برای کاربردهای عمومی و صنعتی بهترین گزینه محسوب میشود.
جمعبندی
ترموکوپل نوع K یکی از پرکاربردترین سنسورهای اندازهگیری دما در صنعت است که به دلیل قیمت مناسب، محدوده دمایی وسیع و عملکرد قابل اعتماد، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد. اگرچه این ترموکوپل برای کاربردهای فوقحساس طراحی نشده است، اما در اکثر شرایط صنعتی میتواند نیازهای اندازهگیری دما را بهخوبی برآورده کند. انتخاب صحیح، نصب اصولی و کالیبراسیون منظم، نقش مهمی در افزایش دقت و طول عمر ترموکوپل نوع K دارد. اگر قصد خرید ترموکوپل نوع K را دارید میتوانید از شرکت نگار تامین تهیه نمایید.
