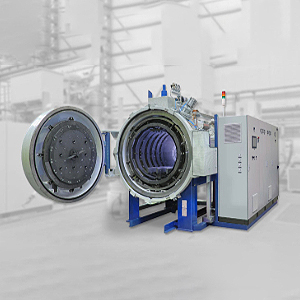

کوره خلا ( Vacuum Furnace) یک تجهیز صنعتی پیشرفته است که عملیات حرارتی مواد را در محیط بدون اکسیژن و فشار بسیار پایین انجام میدهد. این فرآیند با استفاده از پمپهای خلا، گازهای فعال نظیر اکسیژن، نیتروژن، آرگون و بخار آب را از محفظه خارج میکند و باعث میشود واکنشهای سطحی و ساختاری ناخواسته به حداقل برسند.
در عملیات حرارتی سنتی، اکسیداسیون، دکربوریزاسیون و آلودگی سطح، کیفیت نهایی قطعه را کاهش میدهند. در مقابل، کورههای خلا به دلیل ایجاد محیط کاملاً کنترلشده، کیفیت سطحی بالا، یکنواختی گرمایی، تکرارپذیری فرآیند و پایداری ساختاری را تضمین میکنند.
کاربردهای صنعتی کورههای خلا
۱. عملیات حرارتی (Heat Treatment)
هدف اصلی عملیات حرارتی در کوره خلا تغییر ساختار میکروسکوپی مواد برای دستیابی به خواص مکانیکی بهتر است. مهمترین فرآیندهای حرارتی در کوره خلا شامل:
- سختکاری (Hardening)
- بازپخت (Annealing)
- تمپرینگ (Tempering)
- نرمالهکردن (Normalizing)
- Solution Heat Treatment برای آلیاژهای سبک
استفاده از محیط خلا مانع از تشکیل پوسته اکسیدی، دکربوریزاسیون و تغییر رنگ سطح میشود و قطعات پس از عملیات حرارتی نیازی به سندبلاست یا فرآیندهای پاکسازی ندارند.
✦ مزیت کلیدی:
در صنایع ابزارسازی و خودروسازی، فولادهای تندبر (HSS) و فولاد قالب (H13, D2) در خلا سختکاری میشوند تا سطح ابزار کاملاً تمیز و سختی بالایی ایجاد شود.
۲. فرآیند سینترینگ (Sintering)
در متالورژی پودر، ذرات فلزی فشرده شده با دما به هم متصل میشوند. حضور اکسیژن در این فرآیند باعث کاهش چگالی و تخلخل میشود. سینترینگ تحت خلا:
- چسبندگی بینذرهای را افزایش میدهد
- اندازه دانهها را کنترل میکند
- استحکام قطعه را بالا میبرد
نمونههای کاربردی:
- قطعات سوپرآلیاژی توربینها
- کاربید تنگستن
- قطعات دقیق ابزارسازی
۳. ذوب و ریختهگری تحت خلا
کورههای خلا توانایی ذوب فلزات واکنشپذیر را دارند که در هوا دچار آلودگی میشوند:
- تیتانیوم
- آلیاژهای آلومینیوم
- سوپرآلیاژهای پایه نیکل
در صنایع هوافضا، ریختهگری تیغههای موتور توربینی به روش Vacuum Induction Melting (VIM) انجام میشود تا آخالهای بینفلزی و جذب هیدروژن کاهش یابد.
۴. بریزینگ (Vacuum Brazing)
بریزینگ خلا یک روش اتصال فلزات بدون فلاکس است که با آلیاژهای لحیمکاری با نقطه ذوب پایین انجام میشود.
مزایا:
- اتصالات بسیار تمیز بدون فلاکس
- عدم تشکیل باقیماندگی شیمیایی
- کنترل نفوذ و پخش آلیاژ اتصال
کاربردها:
- مبدلهای حرارتی صنعتی
- راهنمای بلبرینگها
- ساختارهای توربینی و الکترونیکی
صنایع مصرفکننده کورههای خلا
۱. هوافضا و صنعت دفاعی
- ساخت قطعات موتور جت
- پرههای سوپرآلیاژی (Inconel, Rene)
- اجزای تیتانیومی
- مسیرهای گازهای داغ
۲. خودرو و ماشینآلات
- گیربکسها، شفتها، چرخدندهها
- قالبهای سرد و گرم
- ابزارهای تراش و پرس
۳. انرژی، نفت و گاز
- قطعات مقاوم در دما و خوردگی
- ابزار حفاری
- سوپاپهای فشار بالا
۴. پزشکی و ایمپلنت
- ابزار جراحی استریل
- ایمپلنتهای تیتانیومی
- قطعات اتصال فیزیو-مکانیکی
۵. الکترونیک و نیمههادی
- اتصالات مسی-نقرهای
- سینترینگ قطعات دقیق
- کپسولهسازی المانهای حساس
پارامترهای اصلی هنگام خرید کوره خلا
۱. محدوده دمایی و یکنواختی حرارتی
بازههای دمایی متداول:
- ۹۰۰–۱۲۰۰°C برای فولادهای آلیاژی
- ۱۶۰۰–۱۸۰۰°C برای سرامیکها و سوپرآلیاژها
- بالای ۲۱۰۰°C برای کاربیدها و مواد پیشرفته
- یکنواختی ±۵°C تا ±۱۰°C در ناحیه کاری معیار مهم کنترل کیفیت است.
۲. سطح خلا (Vacuum Level)
سطح خلا معمولاً بر حسب میلیبار یا پاسکال بیان میشود:
- Low Vacuum (10⁻¹–۱۰⁻² mbar)
- High Vacuum (10⁻⁵–۱۰⁻⁶ mbar)پمپهای مورداستفاده:
- Rotary vane pump
- Diffusion pump
- Turbomolecular pump
۳. حجم و ساختار Hot Zone
Hot Zone شامل المنتها، عایق، سیستم بازتاب حرارت و سبد قطعه است.
ویژگیهای مهم:
- مقاومت در برابر شوک حرارتی
- انتخاب متریال: گرافیت، مولیبدن، تنگستن
- طراحی سهبعدی برای یکنواختی دما
۴. سیستم کوئنچ (Gas Quenching)
کوئنچ گازی معمولاً با:
- نیتروژن (N₂)
- آرگون (Ar)
- هلیوم (He) برای سرعتهای بسیار بالافشار سردسازی: ۲ تا ۲۰ بار
۵. اتوماسیون و سیستم کنترل
- کنترل PID
- ثبت دادهها (Data Logging)
- برنامهریزی پروفایل حرارتی
- اتصال به PLC و سیستم Industry 4.0
انواع کوره خلا از نظر طراحی
۱. کوره خلا گرم (Hot Wall Furnace)
در این مدل، گرمکنها در خارج محفظه قرار دارند و انتقال حرارت از دیوار انجام میشود.
مزایا:
- ساختار سادهتر
- هزینه پایینتر
- مناسب برای کاربردهای عمومی و دماهای متوسط
معایب:
- آلودگی احتمالی سطحی
- یکنواختی حرارتی محدود
- عدم دستیابی به خلا بسیار بالا
۲. کوره خلا سرد (Cold Wall Furnace)
المنتها داخل محفظه قرار دارند و بدنه خارجی با آب یا روغن خنک میشود.
مزایا:
- کنترل دقیق دما
- دستیابی به Ultra High Vacuum
- کیفیت سطحی بسیار بالا
- مناسب برای سینترینگ و هوافضا
معایب:
- پیچیدگی طراحی
- هزینه اولیه و نگهداری بالا
جمعبندی مهندسی
کوره خلا، یک تجهیز کلیدی در صنایع پیشرفته محسوب میشود که با کنترل فشار، دما و سرعت خنکسازی، ساختار مواد را در سطح میکروسکوپی بهینه میکند. انتخاب صحیح این تجهیزات تأثیر مستقیم بر طول عمر قطعات، کیفیت محصول، و هزینه تولید دارد.
اگر قصد خرید کوره خلا دارید، ابتدا:
- نوع فرآیند (سختکاری، سینترینگ، برازینگ، ذوب)
- جنس ماده (فولاد، سوپرآلیاژ، تیتانیوم)
- ظرفیت تولید و ابعاد قطعه
- عملکرد سیستم خلا
- الزامات استاندارد صنعتی (AMS، ASTM، CQI-9)
