تریستور دیسکی که با نامهای Disc Thyristor یا Press-Pack Thyristor نیز شناخته میشود، یکی از قدرتمندترین ادوات نیمههادی در حوزه الکترونیک قدرت است که برای جریانها و ولتاژهای بسیار بالا طراحی شده است.
برخلاف تریستورهای ماژولی یا پیچی، تریستور دیسکی:
- فاقد پایه لحیمی است
- به صورت فشاری (Clamp شده) بین دو هیتسینک یا الکترود مسی نصب میشود.
- انتقال جریان از طریق سطوح تماس فلزی تخت انجام میگیرد.

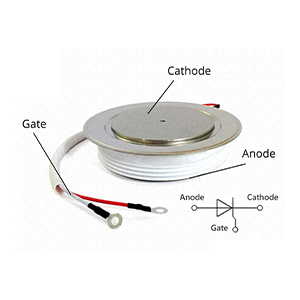

ساختار مکانیکی و الکتریکی
ساختار این تریستور شامل:
- ویفر سیلیکونی چندلایه (PNPN)
- الکترودهای مسی با روکش نقره
- بدنه دیسکی تخت با قطر معمولاً بین ۲۵ تا ۱۰۰ میلیمتر
- پایههای گیت و کاتد کمکی (Gate & Auxiliary Cathode)
مزایای اصلی تریستور دیسکی
- تحمل جریان بسیار بالا (تا چند ده کیلوآمپر)
- قابلیت کار در ولتاژهای چندین کیلوولت
- توزیع یکنواخت جریان
- قابلیت دفع حرارت عالی
- عمر کاری بالا در شرایط صنعتی سنگین
- ایمنی بالا در اتصال سری (Fail-Safe)
محل مصرف تریستورهای دیسکی
تریستورهای دیسکی به طور خاص در صنایع Heavy Duty استفاده میشوند؛ جایی که:
- توان بالا
- پایداری حرارتی
- قابلیت اطمینان بلندمدت
اهمیت حیاتی دارد.
مهمترین کاربردها:
- کورههای القایی (Induction Furnaces)
- درایوهای قدرت بالا (Medium & High Voltage Drives)
- یکسوسازهای صنعتی سنگین
- سیستمهای HVDC
- ژنراتورهای استاتیک
- سیستمهای Soft Starter صنعتی
- منابع تغذیه پالسی با توان بالا
- سیستمهای جوشکاری صنعتی
نکته مهندسی: در کاربردهایی که اتصال سری و موازی ادوات ضروری است، تریستور دیسکی بهترین انتخاب محسوب میشود.
انواع تریستور دیسکی مورد استفاده در کورههای القایی
چرا کوره القایی به تریستور دیسکی نیاز دارد؟
کورههای القایی نیازمند:
- جریان بسیار بالا
- فرکانس متوسط
- سیکل کاری پیوسته
- شوکهای حرارتی شدید
هستند که عملاً استفاده از IGBT یا ماژولهای معمولی را محدود میکند.
انواع تریستور دیسکی در کوره القایی
- Phase Control Thyristor
- کنترل زاویه آتش
- رایجترین نوع در کورههای ذوب
- Fast Switching Thyristor
- مناسب برای فرکانسهای بالاتر
- کاهش تلفات سوئیچینگ
- Asymmetrical Thyristor
- ولتاژ معکوس کمتر
- راندمان بالاتر در رکتیفایرها
- Symmetrical Thyristor
- تحمل ولتاژ دوطرفه
- استفاده در مدارهای خاص AC
دلایل برتری تریستور دیسکی در کوره القایی
- تحمل شوک جریان (Surge Current) بسیار بالا
- پایداری حرارتی در سیکلهای طولانی
- قابلیت تعمیر و تعویض آسان
- کاهش ریسک انفجار یا اتصال کوتاه فاجعهبار
نحوه تست سلامت تریستور دیسکی
تستهای اولیه (بدون تجهیزات خاص)
- تست اتصال کوتاه
- اندازهگیری مقاومت آند به کاتد
- در حالت خاموش باید بسیار بالا باشد
- تست گیت
- بررسی پیوستگی Gate-Cathode
- مقاومت معمولاً چند اهم
تست عملکردی تخصصی
- تست Trigger شدن
- اعمال پالس گیت
- بررسی هدایت آند-کاتد
- تست نشتی (Leakage Current)
- در ولتاژ نامی
- نشتی بالا نشانه خرابی ویفر است
- تست حرارتی
- بررسی توزیع یکنواخت دما با ترموگرافی
هشدار: تست عملی تریستور دیسکی باید حتماً توسط افراد متخصص و با رعایت ایمنی انجام شود.
معتبرترین شرکتهای سازنده تریستور دیسکی در جهان
برندهای Top Tier جهانی:
- Infineon (EUPEC سابق) – آلمان
- ABB / Hitachi Energy – سوئیس
- Semikron Danfoss – آلمان
- IXYS (Littelfuse) – آمریکا
- Westcode (IXYS UK)
- Dynex Semiconductor – انگلستان
- Mitsubishi Electric – ژاپن
- CRRC & StarPower – چین (صنعتی سنگین)
پیشنهاد مهندسی: برای کورههای القایی، Infineon، ABB و Westcode بالاترین ضریب اطمینان را دارند.
پارامترهای مهم در طراحی و خرید تریستور دیسکی
پارامترهای الکتریکی حیاتی:
- VRRM / VDRM: ولتاژ تکرارشونده
- IT(AV): جریان متوسط
- IT(RMS): جریان مؤثر
- ITSM: جریان ضربهای
- di/dt: نرخ تغییر جریان
- dv/dt: نرخ تغییر ولتاژ
- IGT: جریان تحریک گیت
پارامترهای حرارتی:
- Rth(j-c): مقاومت حرارتی
- Tj(max): دمای مجاز پیوند
- نیروی فشاری مجاز (Clamping Force)
پارامترهای مکانیکی:
- قطر دیسک
- نوع سطح تماس
- سازگاری با هیتسینک موجود
نکات کلیدی در خرید:
- اصالت برند
- تاریخ تولید
- تطابق کامل با دیتاشیت
- انتخاب صحیح کلاس ولتاژ
- در نظر گرفتن ضریب اطمینان حداقل ۲۰٪
جمعبندی نهایی
تریستور دیسکی قلب تپنده بسیاری از سیستمهای قدرت بالا بهویژه کورههای القایی است. انتخاب صحیح، تست اصولی و استفاده از برند معتبر، مستقیماً بر پایداری، راندمان و عمر تجهیزات صنعتی تأثیر میگذارد.
اگر طراحی یا بهرهبرداری شما در سطح صنعتی و سنگین است، Disc Thyristor نه یک انتخاب، بلکه یک ضرورت مهندسی محسوب میشود.
