انتخاب کوره عملیات حرارتی ایده‌آل برای فولاد

عملیات حرارتی نقشی حیاتی در دستیابی به خواص مکانیکی مطلوب در فولادها ایفا می‌کند. انتخاب صحیح کوره عملیات حرارتی، بر اساس ماهیت فولاد، ابعاد قطعه، الزامات فرآیند و مقیاس تولید، عاملی کلیدی در حصول نتیجه مطلوب و بهینه‌سازی هزینه‌هاست. این راهنمای جامع، انواع کوره های متداول در فرآیندهای عملیات حرارتی فولاد را معرفی کرده و معیارهای مهندسی لازم برای انتخاب کوره مناسب را تشریح می‌کند.

طبقه‌بندی کوره های عملیات حرارتی فولاد

کوره های عملیات حرارتی را می‌توان بر اساس فاکتورهای مختلفی طبقه‌بندی کرد. در اینجا، دو رویکرد اصلی شامل طبقه‌بندی بر اساس شکل کوره و نوع کاربرد ارائه می‌شود:

۱. طبقه‌بندی بر اساس شکل کوره:

این طبقه‌بندی به پیکربندی فیزیکی کوره و نحوه قرارگیری المان‌های حرارتی و قطعه کار اشاره دارد:

• کوره استوانه‌ای (Cylindrical Furnace):

شرح: این کوره‌ها دارای محفظه احتراق یا حرارتی به شکل استوانه هستند. معمولاً با المنت‌های گرم‌کننده در اطراف یا داخل محفظه، حرارت را به صورت یکنواخت منتقل می‌کنند.

کاربرد مهندسی: مناسب برای عملیات حرارتی قطعات با اشکال متنوع، از جمله شفت‌ها، لوله‌ها و قطعات پیچیده. طراحی استوانه‌ای امکان توزیع حرارتی یکنواخت را فراهم می‌آورد که برای فرآیندهایی مانند آنیل کردن (Annealing) و نرماله کردن (Normalizing) حیاتی است.

ملاحظات انتخاب: برای بچ‌های (Batch) متوسط تا بزرگ مناسب است. کنترل دقیق دما در حجم‌های بزرگ چالش‌برانگیزتر است.

• کوره محفظه ای (Box Furnace):

شرح: رایج‌ترین نوع کوره که دارای یک محفظه مستطیلی یا مکعبی شکل است. المنت‌های گرم‌کننده معمولاً در دیواره‌ها، سقف و یا کف کوره تعبیه شده‌اند.

کاربرد مهندسی: بسیار انعطاف‌پذیر بوده و برای طیف وسیعی از عملیات حرارتی مانند سخت‌کاری (Hardening)، تمپر کردن (Tempering)، آنیل کردن و نیتراسیون (Nitriding) در مقیاس آزمایشگاهی، نیمه‌صنعتی و صنعتی استفاده می‌شود.

ملاحظات انتخاب: دسترسی آسان به داخل کوره برای بارگیری و تخلیه، کنترل دمای نسبتاً آسان، اما توزیع حرارت ممکن است در قطعات با چیدمان متراکم نیاز به بهینه‌سازی داشته باشد.

• کوره تونلی (Tunnel/Continuous Furnace):

شرح: ساختاری دراز و تونل‌مانند که قطعات به صورت پیوسته از یک انتهای آن وارد و از انتهای دیگر خارج می‌شوند. این کوره‌ها معمولاً دارای نواحی دمایی متفاوتی در طول مسیر خود هستند.

کاربرد مهندسی: ایده‌آل برای تولید انبوه قطعات یکسان. فرآیندهایی مانند کوئنچ کردن (Quenching)، تمپر کردن و بازپخت (Stress Relieving) به صورت پیوسته قابل اجرا هستند.

ملاحظات انتخاب: نیاز به سرمایه‌گذاری اولیه بالا، اما در تولید انبوه، هزینه واحد تولید بسیار پایین می‌آید. کنترل دقیق زمان ماند (Soaking Time) و پروفیل دما ضروری است.

• کوره دوار (Rotary Kiln):

شرح: یک استوانه شیب‌دار که به آرامی می‌چرخد. قطعات جامد یا پودری از انتهای مرتفع‌تر وارد شده و با چرخش استوانه به سمت انتهای پایین‌تر حرکت می‌کنند. حرارت از بیرون یا از طریق مشعل‌های داخلی اعمال می‌شود.

کاربرد مهندسی: عمدتاً برای عملیات حرارتی مواد حجیم، پودرها، گرانول‌ها و قطعات کوچک که نیاز به اختلاط و تماس یکنواخت با محیط حرارتی دارند. مثال‌ها شامل احیا (Reduction)، کلسیناسیون (Calcination) و برخی عملیات حرارتی ویژه فولادهای آلیاژی است.

ملاحظات انتخاب: قابلیت خود-تمیزکاری و اختلاط عالی، اما کنترل دمای بسیار دقیق برای قطعات بزرگ یا حساس دشوار است.

• کوره کف آسانسوری (Elevator Furnace):

شرح: این نوع کوره دارای یک سکوی متحرک (کفه) است که به سمت بالا حرکت کرده و قطعات را به داخل محفظه داغ کوره منتقل می‌کند.

کاربرد مهندسی: برای عملیات حرارتی که نیاز به کنترل دقیق اتمسفر (مانند محیط خلاء یا گاز محافظ) و جلوگیری از ورود آلاینده‌ها دارند. مناسب برای قطعات حساس و با ارزش بالا.

ملاحظات انتخاب: مهر و موم‌بندی عالی برای حفظ اتمسفر، پیچیدگی مکانیکی بیشتر نسبت به کوره‌های جعبه‌ای.

۲. طبقه‌بندی بر اساس نوع کاربرد:

این طبقه‌بندی بر اهداف و نحوه انتقال قطعه به داخل و خارج کوره تمرکز دارد:

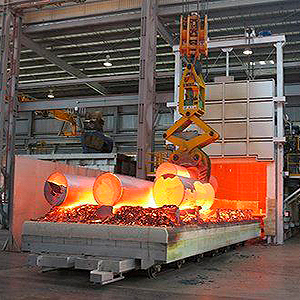

• کوره واگنی (Car Bottom Furnace):

شرح: مجهز به یک “واگن” یا سکوی متحرک که از کوره خارج شده، بارگیری می‌شود و سپس به داخل کوره هدایت می‌گردد.

کاربرد مهندسی: ایده‌آل برای بارگیری و تخلیه آسان قطعات بزرگ، سنگین و حجیم که امکان جابجایی دستی یا با بالابر معمولی را ندارند. فرآیندهایی مانند آنیل کردن قطعات ریخته‌گری بزرگ، تنش‌زدایی (Stress Relieving) سازه‌های فلزی و حرارت دادن اولیه قالب‌ها.

ملاحظات انتخاب: نیاز به فضای کافی برای مانور واگن، مهر و موم‌بندی موثر بین واگن و بدنه کوره برای جلوگیری از اتلاف حرارت و نفوذ هوا.

• کوره استوانه ای زمینی (Pit Furnace):

شرح: محفظه کوره به صورت عمودی در زیر سطح زمین (یا در یک گودال) قرار گرفته است. بارگیری از بالا با استفاده از جرثقیل یا بالابر انجام می‌شود.

کاربرد مهندسی: صرفه‌جویی در فضای کارگاه، مناسب برای قطعات بلند و میله‌ای شکل مانند شفت‌ها، میل‌لنگ‌ها و ابزارهای بلند. امکان استفاده از اتمسفر کنترل شده با قرار دادن درب مخصوص.

ملاحظات انتخاب: سهولت بارگیری قطعات بلند، نیاز به حفاری و سازه نگهدارنده، خطر نفوذ رطوبت یا آلاینده‌ها از سطح زمین.

• کوره کانوایری  (Mesh Belt Furnace):

شرح: قطعات بر روی یک نوار نقاله مشبک متحرک عبور داده می‌شوند. این نوار در طول کوره که دارای نواحی دمایی مختلف است، حرکت می‌کند.

کاربرد مهندسی: مناسب برای عملیات حرارتی پیوسته قطعات کوچک و متوسط که نیاز به یکنواختی دما در حجم بالا دارند. مثال‌ها شامل سخت‌کاری قطعات کوچک، آبکاری (Plating) و عملیات حرارتی قطعات تثبیت‌کننده (Fasteners).

ملاحظات انتخاب: نرخ تولید بالا، دقت کنترل دما و زمان ماند، نیاز به نگهداری منظم نوار نقاله.

• کوره پوشری (Pusher Furnace):

شرح: قطعات به صورت دسته‌ای و با فشار دادن قطعات قبلی، به سمت جلو حرکت داده می‌شوند. این عمل به صورت متناوب انجام می‌شود.

کاربرد مهندسی: برای قطعاتی که می‌توانند روی هم قرار گرفته یا به صورت فشرده چیده شوند. فرآیندهای مانند سخت‌کاری و آنیل کردن قطعات فولادی.

ملاحظات انتخاب: قابلیت اطمینان سیستم فشارنده، جلوگیری از آسیب به قطعات در اثر فشار.

• کوره حمام نمک (Salt Bath Furnace):

شرح: قطعات در یک دیگ حاوی نمک مذاب با نقطه ذوب و رسانایی حرارتی مشخص غوطه‌ور می‌شوند.

کاربرد مهندسی: دقت بسیار بالا در کنترل دما و یکنواختی حرارت، ایده آل برای سخت‌کاری دقیق ابزارها، قطعات برنجی، و فرآیندهایی که نیاز به حفاظت از سطح دارند.

ملاحظات انتخاب: نیاز به مدیریت دقیق نمک مذاب، ملاحظات ایمنی در کار با مواد مذاب، هزینه‌های بالای نگهداری نمک.

• کوره تابشی (Radiant Tube Furnace):

شرح: المان‌های گرم‌کننده در داخل لوله‌هایی قرار گرفته‌اند که حرارت را به صورت تابشی به قطعات منتقل می‌کنند، بدون اینکه مستقیماً با آنها در تماس باشند.

کاربرد مهندسی: جلوگیری از آلودگی قطعات توسط المان‌های گرم‌کننده، مناسب برای عملیات حرارتی در اتمسفرهای کنترل شده و یا محیط‌های حساس.

ملاحظات انتخاب: عمر کاری لوله‌های تابشی، راندمان حرارتی نسبت به سایر روش‌ها.

• کوره القایی (Induction Furnace):

شرح: با استفاده از میدان مغناطیسی متناوب، جریان‌های گردابی (Eddy Currents) در قطعه فلزی القا شده و باعث گرم شدن سریع آن می‌شوند.

کاربرد مهندسی: گرمایش بسیار سریع و هدفمند، مناسب برای سخت‌کاری سطحی (Surface Hardening)، عملیات حرارتی موضعی (Local Heat Treatment)، و ذوب سریع فلزات.

ملاحظات انتخاب: نرخ گرمایش بسیار بالا، دقت در کنترل عمق سخت‌کاری، مناسب برای قطعات رسانا.

معیارهای انتخاب کوره ایده‌آل:

هنگام انتخاب کوره، در نظر گرفتن فاکتورهای زیر ضروری است:

نوع عملیات حرارتی: سخت‌کاری، تمپر کردن، آنیل کردن، نرماله کردن، نیتراسیون، کربنیتراسیون (Carburizing)، تنش‌زدایی و … هر کدام ممکن است نیازمندی‌های دمایی و زمانی متفاوتی داشته باشند.

خواص فولاد: ترکیب شیمیایی، ساختار اولیه، حساسیت به ترک یا تغییر شکل، و دمای بحرانی فولاد (Critical Temperature) تعیین‌کننده پارامترهای کوره هستند.

ابعاد و وزن قطعه: قطعات بزرگ و سنگین نیازمند کوره‌های با ظرفیت بالا، درب‌های پهن و سیستم‌های حمل و نقل قوی (مانند کوره‌های واگنی) هستند.

مقیاس تولید: تولید انبوه نیازمند کوره‌های پیوسته (تونلی، نواری) است، در حالی که تولید بچ یا آزمایشگاهی با کوره‌های جعبه‌ای یا استوانه‌ای قابل انجام است.

دقت مورد نیاز: برخی فرآیندها مانند سخت‌کاری ابزارها نیازمند دقت دمایی و یکنواختی بسیار بالا بوده که کوره‌های حمام نمک یا کوره های جعبه ای با کنترل دقیق را ایجاب می‌کند.

اتمسفر کوره: عملیات حرارتی در اتمسفر کنترل شده (مانند خلاء، گاز نیتروژن، یا آمونیاک) نیازمند کوره‌های مخصوص با قابلیت آب‌بندی بالا (مانند کوره الواتور یا جعبه ای ویژه) است.

محدودیت‌های فضایی و زیرساختی: فضای موجود کارگاه، دسترسی به برق، گاز و سیستم‌های تهویه بر نوع کوره تأثیرگذار است.

هزینه سرمایه‌گذاری و عملیاتی: کوره‌های پیوسته هزینه اولیه بالایی دارند اما در مقیاس زیاد مقرون به صرفه‌ترند. کوره‌های کوچک‌تر هزینه اولیه کمتری دارند اما راندمان کمتری در تولید انبوه ارائه می‌دهند.

انتخاب صحیح کوره، گامی اساسی در تضمین کیفیت محصولات فولادی و دستیابی به خواص مهندسی مورد نظر است. مشاوره با متخصصان و بررسی دقیق نیازمندی‌های فرآیند، کلید انتخاب بهینه خواهد بود.
